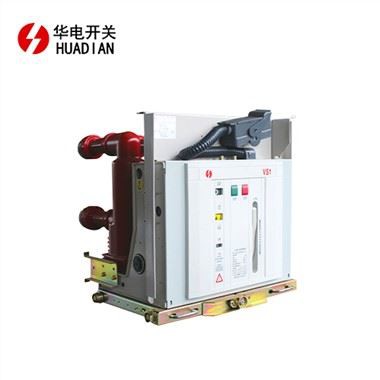

VS1-12GD انڈور ہائی وولٹیج تھری اسٹیشن ویکیوم سرکٹ بریکر

VS1-12GD انڈور ہائی وولٹیج تھری سٹیشن ویکیوم سرکٹ بریکر اعلیٰ الیکٹریکل اور مکینیکل انجینئرنگ کے نمونے کے طور پر کھڑا ہے، ایک غیر متزلزل طور پر قابل اعتماد اور مستحکم طریقہ کار پر فخر کرتا ہے جو ایک طویل سروس کی زندگی کی ضمانت دیتا ہے۔ مین سرکٹ میں فکسڈ پول ٹیکنالوجی کو اپنانے کی وجہ سے ممتاز، یہ بریکر ماحولیاتی موافقت اور موصلیت کی زیادہ سے زیادہ قابل اعتمادی کو حاصل کرتا ہے، جس سے عملی طور پر دیکھ بھال سے پاک آپریشن کا مرحلہ طے ہوتا ہے۔

اپنی مکینیکل صلاحیتوں سے ہٹ کر، یہ سرکٹ بریکر بے عیب الیکٹرانک کارکردگی کو ظاہر کرتا ہے، جو طویل میکانکی اور الیکٹرانک زندگی دونوں کو ظاہر کرتا ہے۔ یہ قابل ذکر امتزاج اسے 3.6kV سے 12kV تک پھیلے ہوئے پاور سسٹمز کے لیے ایک ورسٹائل حل کے طور پر رکھتا ہے۔ اس کی افادیت مختلف ایپلی کیشنز میں پھیلی ہوئی ہے، جو پاور گرڈ کے آلات میں ایک لنچ پن کے طور پر کام کرتی ہے اور صنعتی اور کان کنی کے اداروں کے پیچیدہ پاور ڈیزائنز کے لیے حفاظتی خانوں کے اندر کنٹرول یونٹ کے طور پر کام کرتی ہے۔ مختلف حالات میں متنوع بوجھ کو سنبھالنے کے لیے ڈیزائن کیا گیا ہے، یہ ایسے منظرناموں میں بہتر ہے جس میں بار بار شارٹ سرکٹ کی رکاوٹوں کے خلاف بار بار آپریشن اور لچک کی ضرورت ہوتی ہے۔

مکینیکل اور الیکٹریکل انٹر لاکنگ ڈیوائسز کے بہترین امتزاج کو شامل کرتے ہوئے، یہ پروڈکٹ آپریشنل استحکام اور بھروسے کی بے مثال سطح کو حاصل کرتی ہے، آپریٹرز اور آلات دونوں کی حفاظت کو یقینی بناتی ہے، اور بجلی کے موثر استعمال کی حفاظت کرتی ہے۔



اہم خصوصیات میں شامل ہیں:

ٹھوس سگ ماہی قطب ٹیکنالوجی:کارکردگی کو بڑھانے کے لیے جدید ترین سیلنگ پول ٹیکنالوجی کا استعمال۔

ماڈیولر ڈیزائن:ایک فریم ڈھانچہ نمایاں کرتا ہے جو بغیر کسی رکاوٹ کے اعلی کارکردگی، چھوٹے ہائی وولٹیج برقی اجزاء کو مربوط کرتا ہے، بشمول الگ تھلگ سوئچ، ویکیوم سرکٹ بریکر، گراؤنڈنگ سوئچ، سینسرز، انٹر لاکنگ میکانزم، اور آپریٹنگ میکانزم۔

موافقت شدہ کابینہ کا سائز:(480 × 1000 × 1800) ملی میٹر کے کابینہ کے سائز کے ساتھ ترتیب دیا گیا، زیادہ سے زیادہ مقامی استعمال کو یقینی بناتا ہے۔

مرئی فریکچر روٹری الگ تھلگ سوئچ:ایک روٹری الگ تھلگ سوئچ سے لیس ہے جو حفاظت سے متعلق آگاہی کے لیے کھولنے کے بعد نظر آنے والے فریکچر کو ظاہر کرتا ہے۔

مکینیکل انٹر لاک سسٹم:غلط کاموں کو روکنے کے لیے الگ تھلگ سوئچ، سرکٹ بریکر، اور گراؤنڈنگ سوئچ کے درمیان لازمی مکینیکل انٹر لاک کو نافذ کرنا۔

ماڈیولر آپریٹنگ میکانزم:ایک ماڈیولر آپریٹنگ میکانزم کی خاصیت جو آزادانہ تبدیلی یا اوور ہال کی اجازت دیتا ہے، بہترین تبادلہ کی پیشکش کرتا ہے۔ ریموٹ کنٹرول کی صلاحیتوں کے لیے دستی طور پر یا AC اور DC انرجی سٹوریج کے ذریعے چلایا جا سکتا ہے۔

قابل اعتماد انٹر لاکنگ ڈھانچہ:آپریٹر کی حفاظت اور نظام کی سالمیت کو یقینی بناتے ہوئے، کابینہ کے دروازے اور گراؤنڈنگ سوئچ کے لیے قابل اعتماد انٹر لاکنگ ڈھانچے کے ساتھ ڈیزائن کیا گیا ہے۔



مرکزی تکنیکی پیرامیٹرز:

Nہوںe	یونٹ	ڈیٹا
وولٹیج کی درجہ بندی	kV	12
(1 منٹ) ریٹیڈ شارٹ ٹرم پاور فریکوئنسی وولٹیج کا مقابلہ کریں: انٹرفیس/ فریکچر		42/48
شرح شدہ بجلی کا تسلسل وولٹیج کا سامنا (چوٹی کی قیمت): انٹرفیس/بریک		75/85
ثانوی سرکٹ پاور فریکوئنسی وولٹیج کا سامنا (1 منٹ)	V	2000
شرح شدہ تعدد	ہرٹز	50
موجودہ درجہ بندی	A	6301250
شرح شدہ شارٹ سرکٹ بریک کرنٹ	کے اے	20	25	31.5
شرح شدہ چوٹی کرنٹ کو برداشت کرتی ہے۔	کے اے	50	63	80
ریٹیڈ شارٹ سرکٹ بند کرنٹ	کے اے	50	63	80
4s ریٹیڈ قلیل مدتی برداشت کرنٹ	کے اے	20	25	31.5
شرح شدہ قلیل مدتی موجودہ مدت کا مقابلہ	S	4
سنگل/ بیک ٹو بیک کپیسیٹر بینک کا ریٹیڈ بریکنگ کرنٹ	A	630/400
شرح شدہ کیپسیٹر بینک بند ہونے والا انرش کرنٹ	کے اے	12.5 (فریکوئنسی ہے۔ 1000Hz سے زیادہ نہیں)
ریٹیڈ شارٹ سرکٹ کرنٹ بریکنگ اوقات	وقت	30
مکینیکل لائف (آسولیٹ سوئچ/سرکٹ بریکر/ارتھنگ سوئچ)		3000/10000/3000
متحرک اور ساکن رابطوں کی مجموعی قابل اجازت لباس موٹائی	ملی میٹر	3
درجہ بند بند آپریٹنگ وولٹیج	V	AC24٪ 2f48٪ 2f110٪ 2f220DC24٪ 2f48٪ 2f110٪ 2f220
ریٹیڈ اوپننگ آپریشن وولٹیج
توانائی ذخیرہ کرنے والی موٹر کی شرح شدہ وولٹیج	V	AC24٪ 2f48٪ 2f110٪ 2f220DC24٪ 2f48٪ 2f110٪ 2f220
توانائی ذخیرہ کرنے والی موٹر کی شرح شدہ طاقت	W	70
توانائی ذخیرہ کرنے کا وقت	5	15 سے کم یا اس کے برابر
رابطہ فاصلہ	ملی میٹر	9±1
اوور اسٹروک		3.5±1
رابطوں کا باؤنس ٹائم بند ہو رہا ہے۔	MS	5 سے کم یا اس کے برابر
تین فیز کھولنے اور بند ہونے کے مختلف مراحل ہوتے ہیں۔		2 سے کم یا اس کے برابر
کھلنے کا وقت (ریٹیڈ وولٹیج)		40 سے کم یا اس کے برابر
بند ہونے کا وقت (درجہ بندی شدہ وولٹیج		60 سے کم یا اس کے برابر
کھلنے کی اوسط رفتار (صرف پوائنٹس سے رابطہ کریں ~ 6mm)	m/s	0.9~1.3
بند ہونے کی اوسط رفتار (6 ملی میٹر ~ صرف رابطہ)		0.5~1.1
رابطہ کھولنے صحت مندی لوٹنے لگی طول و عرض	ملی میٹر	2 سے کم یا اس کے برابر
رابطوں کی بندش رابطہ دباؤ	N	2400±200 (20-25kA) ٪7b٪ 7b0٪ 7d٪ 7d(31.5kA)
ریٹیڈ آپریشن کی ترتیب		O٪7b٪7b0٪7d٪7d.3s-CO٪7b٪7b3٪7d٪ 7ds-CO
